勘察环节过程介绍

气流组织现状勘察



对当前环境内，局部热点及热点周围的送风地板、空调回风口、热点出风方向测量（测量点为示意，非实际点位）

通过仪器测量不同距离的通风口风速、动压并记录



以下是手持风力计、温湿度探头的检测点位

实际探测效果和结论

通过仪器测量不同距离的通风口静压并记录

根据当前布局，分别测量每个冷通道距离精密空调送风位置的三个位置的通风地板口风速压差，做冷量分析

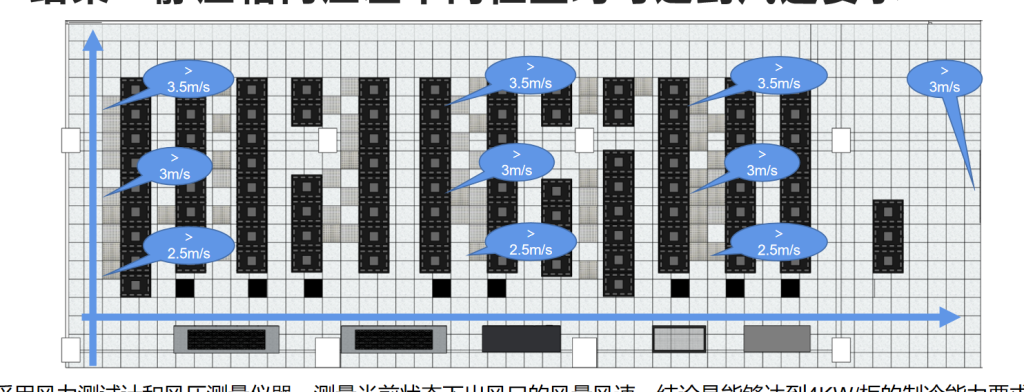

因为同一列机柜面向机柜下送风的出风口距离不同，每列机柜我都通过风力压力器来测量由近至远端的不同出风口风速，结论如下：

靠近空调的位置到远端，实际出风口风速是越来越强的。都能够满足出风口风速要求。

通过仪器测量标定局部热点位置

通过测量进风口温度和风速，标注局部热点位置

结果呢，通过红外热成像设备记录，很多列的通道后方能检测出非常高的出风温度，证明其前进风的冷量和正压是不足以散热的。

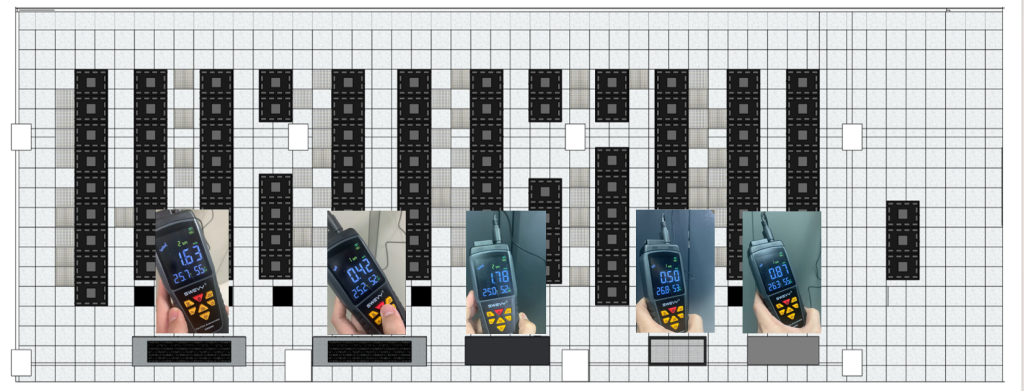

测量精密空调回风口温度

为了进一步验证是否存在冷热空气混流导致短路，我们对五台精密空调的回风口进行了连续3分钟以上的温度记录，显示回风口温度普遍不高，意味着很多冷量实际未被服务器吸收，通过静电地板又再次回到了精密空调内。没有有效利用。

暖通部分勘察结论

1. 机房内负载并不算高，精密空调数量也足够，冷量冗余度也充裕，但是还是存在较多的局部高温热点，很大程度上和精密空调的布局、静压箱内气流紊乱有关；
2. 不考虑增大精密空调冷量，通过调节机房内的出风口瞳孔率，隔离冷热气流可改善当前问题；
