内容摘要：
内容分享的是一个国外数据中心建设规划方案，采用的下送风上回风+精确封闭隔离气流组织的设计方式，在设计上有可以借鉴的地方，觉得可以分享。
文章主要构成：CFD图片及旁注。
首先，我们介绍下该CFD项目的基本信息：
@空间
空间尺寸：40英尺宽*60英尺长（12.192米宽*18.288长）
地下送风静压箱净高：14英寸（350毫米）
@IT规模
单个机柜负载规模：7.2KW
机柜数量：64台
总IT设施负载规模：459kW
服务器数量：1048台2U服务器
@制冷设置
开机后温度控制75华氏度（23摄氏度）
封闭冷通道内包含16片瞳孔率40%的格栅地板
下图：采用的下送风封闭冷通道+上回风烟囱式封闭回风热通道方案，冷热气流杜绝混流，以较高的温度进入精密空调回风单元。
内容分享的是一个国外数据中心建设规划方案，采用的下送风上回风+精确封闭隔离气流组织的设计方式，在设计上有可以借鉴的地方，觉得可以分享。
文章主要构成：CFD图片及旁注。
首先，我们介绍下该CFD项目的基本信息：
@空间
空间尺寸：40英尺宽*60英尺长（12.192米宽*18.288长）
地下送风静压箱净高：14英寸（350毫米）
@IT规模
单个机柜负载规模：7.2KW
机柜数量：64台
总IT设施负载规模：459kW
服务器数量：1048台2U服务器
@制冷设置
开机后温度控制75华氏度（23摄氏度）
封闭冷通道内包含16片瞳孔率40%的格栅地板
下图：采用的下送风封闭冷通道+上回风烟囱式封闭回风热通道方案，冷热气流杜绝混流，以较高的温度进入精密空调回风单元。
下图：该布局的整体气流组织CFD仿真效果，可以看出，该气流组织下，冷气集中在底部静压箱和冷通道内，热通道通过烟囱和微孔天花板做到了隔离，气流组织的设计非常不错。

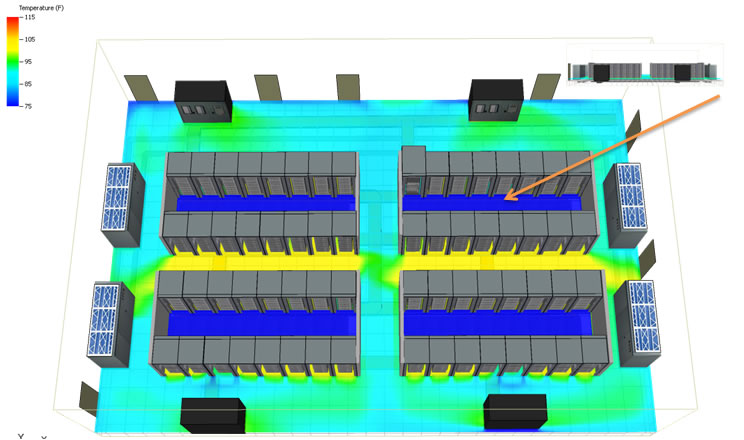

下图：在采用冷通道抑制组件后，在冷通道内高度为+-0的高度下，温度较为一致。

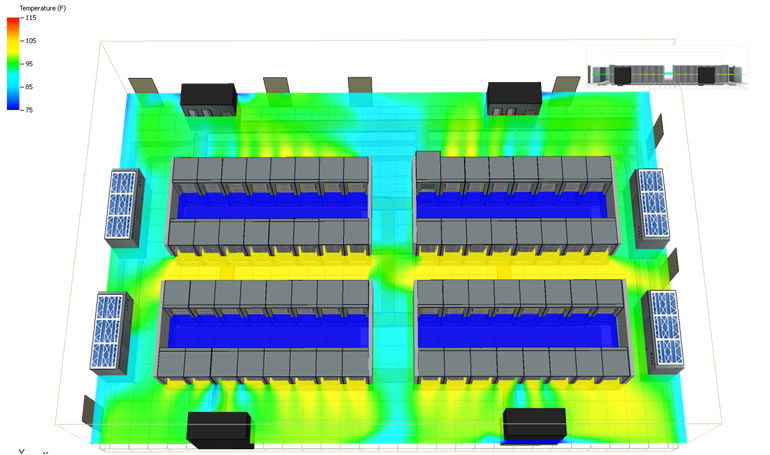

下图：在1米左右的温度网格中，也能获得较好的送风温度，较为平稳，冷通道内的设备进风口温度一致，且安全。

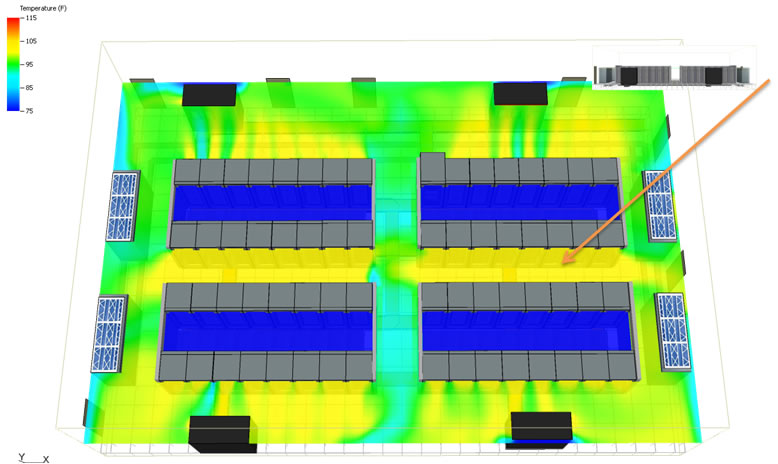

下图：在2米左右的温度网格中，冷通道顶部温度也较好，送风口温度可保持在23摄氏度，足够给设施设备降温。温升较小。

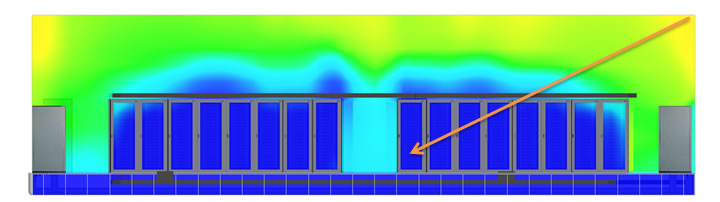

下图：在冷通道封闭区域内，由于气流组织静压箱效果较好，服务器风扇主动吸收的冷气是比较充足的，且从下面的剖切面图可看出，这样的方案能够很好的将宝贵的制冷气流抑制在设备降温区域，较少的冷气泄露换来一定的经济利益。
当然了，这样的解决方案在国内的应用前景是受到一定限制的，首先预算要充足，第二点是层高要够，层高这点就为难了很多将机房建立在写字楼内的单位或企业，预算方面也是会让企业考虑更折中方案的主要原因，在此分享该方案只是一个抛砖引玉的作用。
