6、双路电变成一路电进入机房
这了我给大家扫扫盲,如果你是用户请注意了。我们常说的电源冗余保障有两种:双路电源以及双电源。

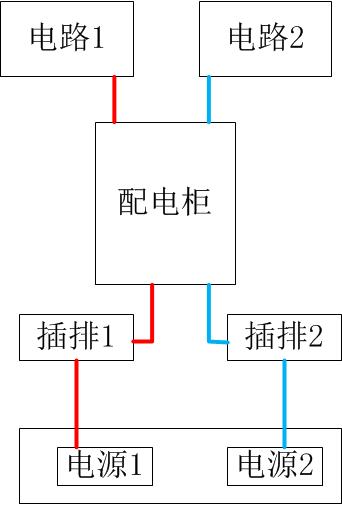

上面这种,从电路到电缆全都是两套供电装置的方式即为双路电源,能允许任何一个位置单点故障而不影响最末端的IT设备使用。请注意,我这里用两种颜色来表示电缆,电路1和电路2分别经由两条来自不同位置的供电电缆同时进入机房配电柜,由配电柜出来也是经由两条电缆进入机柜内两条插排的。这是真正的双路电源供电模式,安全可靠性是最高的。

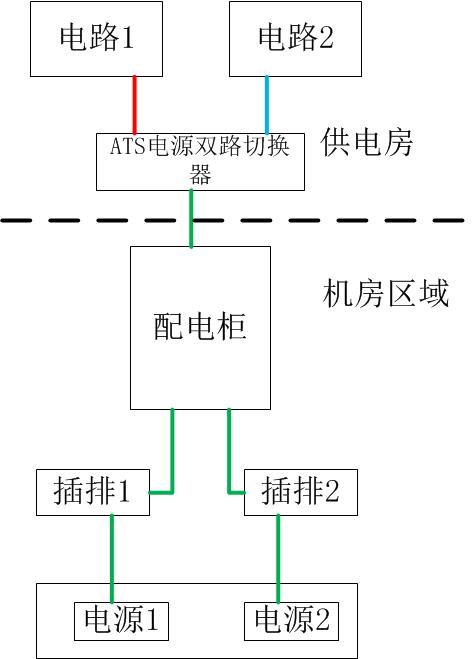

上面这种就是相对来说比较偷懒的做法了。不过可能也说不上懒,由于资金成本的问题也可能导致会出现。我们先说说这种做法的不好地方在哪儿吧。电路1和电路2在送入机房配电柜前进行了一次ATS双电源切换,等于说有了主备两条电路顺序,机制是一直用主电源供电直到主电源停止供电后自动切换大工作的备用电路上。看起来其实还算安全,但是别忘了,这种模式只用了一根主力电缆进行输送电源的工作,一旦这条缆出现任何问题,机房将丧失两条电力来源。
上面这种做法是不太可靠的,建议凡是重要程度高一点的机房都应该杜绝此类做法的存在。
其他的接法因为各种各样的用电环境不同就不展开来赘述了,请自己检查一下目前你的供电系统是不是存在单点故障导致设备停机甚至损坏的可能吧。
7、用UPS给照明电路提供冗余电源
这个已经是标准安全规范里严格要求避免的情况了,IT用电设备和照明不能在同一个电力网络内,如果对照明有冗余电力要求应该用EPS这种专业的照明供电后备保障。看下面图即可
看左边这张图,很多装修公司不懂强电,做空开分路的时候暴力的把照明电力接入和IT设备同样的电网范围。照明的谐波会损害到这个电网的电力稳定和净度。右边这种是推荐的做法,用专业的照明后备设备来提供电力照明供电,保证双网隔离互不影响。
8、临时用电从机房电力总闸处取电
曾经亲身看过一个系统集成公司工程人员在机房内干活时要用冲击钻,电源线不够粗,居然直接用电缆捅到主配电柜的总空开上直接取电作业,这是绝对不允许的,终端用电设备绝对不能取总空开的电,会有非常多的安全隐患。
9、强电电缆和弱电电缆直接外露走线在地板下
也是亲眼所见,打开防静电地板,里面有满满的视频线、电源线、网络线,光纤线等,横七竖八随便穿,强电和弱电线缆有些位置直接互相贴在一起,严重不符合电力和网络安装规范。可能这样子施工是有一定的历史原因存在,却很好的作为现实中的反例距出来给大家不要犯同样错误。这个图片当时没拍就放了,不过很容易想象的到!
好吧正文就到这里,下次继续吐槽!那当然是极好的!
