机房环境优势:该机房四面均有承重钢筋混凝土结构,设计负荷没平米2000KG,算是比较载重量较大的了,防雷接地的接地体距离也比较短,机房位于大楼的第四层,没有太多的防水担忧。可以全面用水泥砖或者石膏板封闭。
机房环境劣势:面积比较小,可用面积只有7125mm*5150mm,却要容下主机房区、观察缓冲区、机房配电区等等设施,稍显吃力。
设计的理念:在现有的空间基础上,结合当前的IT基础设施以及未来可预见的发展情况,合理的布置机柜。充分考虑不同分区之间的防火隔离,避免分区之间走线通过孔间间隙流窜。充分考虑美观和将来的使用方便,在初期就设计好人员逃离路径、物流搬运路径、参观缓冲路径。做到既美观,又好用,同时高度安全及可扩展。
机房设计之:分区设计
看图说话

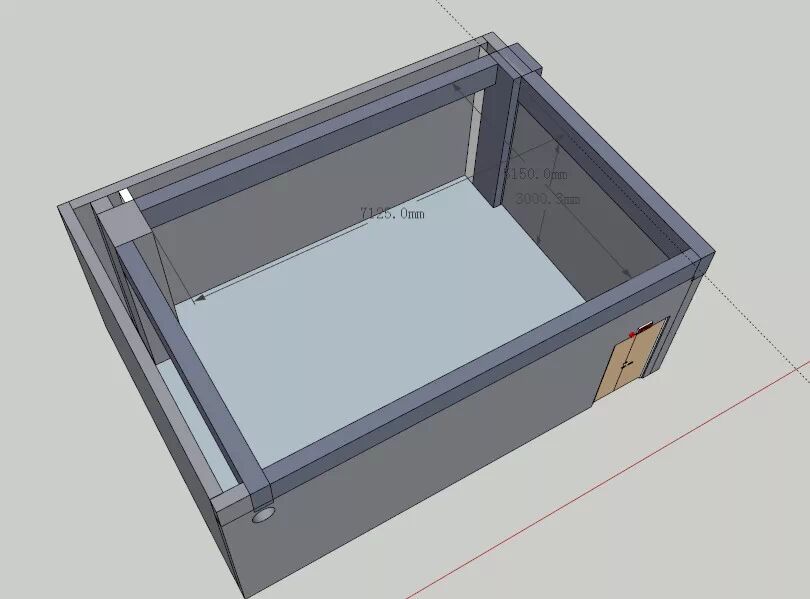

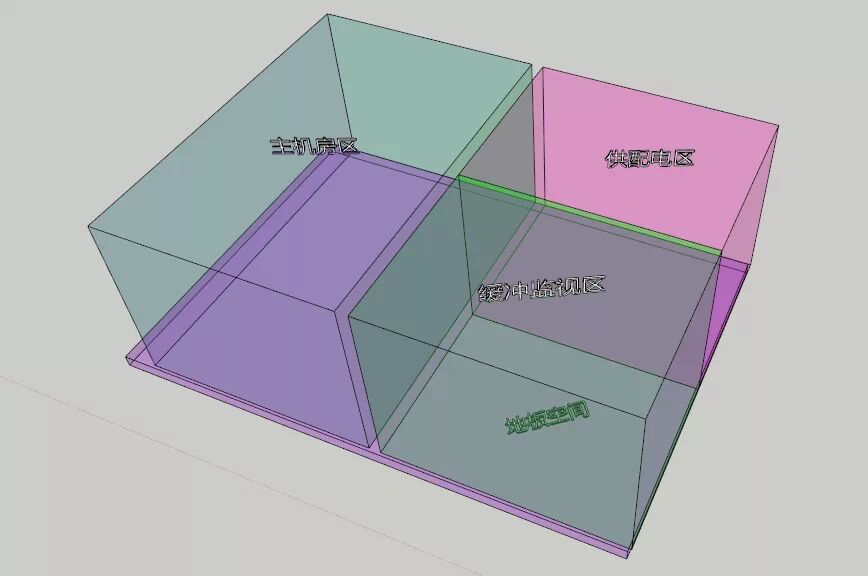

在2900mm可利用的高度下,我将机房分为:主机防区、供配电区、缓冲监视区、底下地板空间等等,占比分别是1/2,1/4,1/4,利用供配电区的大梁承重,免了电池承重不足的先天忧虑,也留有充分的管理人员配电操作空间及设备运输安装空间。而缓冲监视区主要承担设备搬运准备,人员日常巡查,领导参观介绍,普通设备检修及进入机房的准备工作,换鞋、泄放静电等等。主机防区就完全由IT设施构成,配以空调、消防、新风排风设备、电力、网络等等,构建一个地盘不大但是五脏俱全的机房空间。
基础隔断的设计,主机房与外部空间之间通过隔断完全隔开,大的隔断是从毛坯地面一直到中间的大梁都隔离的,避免火灾后分区不明确及不合理,导致外部受影响。同样的,配电区也从地底下就开始隔开200mm的物理隔断,一个方面用来做玻璃隔断承重,另外一个方面是避免配电机房事故影响其他分区。
再看看入口处我设计了什么?

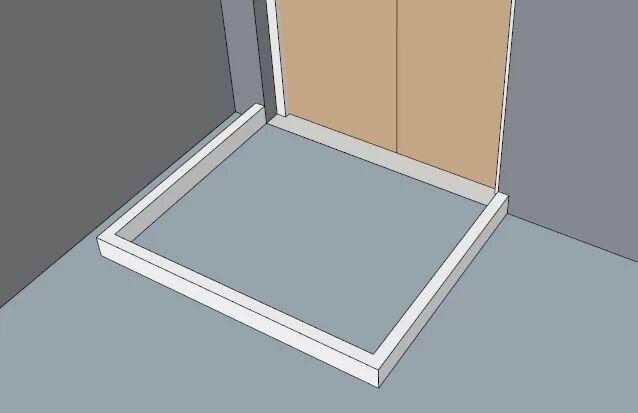

没错,这就是机房与外部完全隔离的一个主要措施,首要功用是防水,防止大雨导致楼道里水侵入机房,将来在这个区域会放机房监控的漏水检测绳

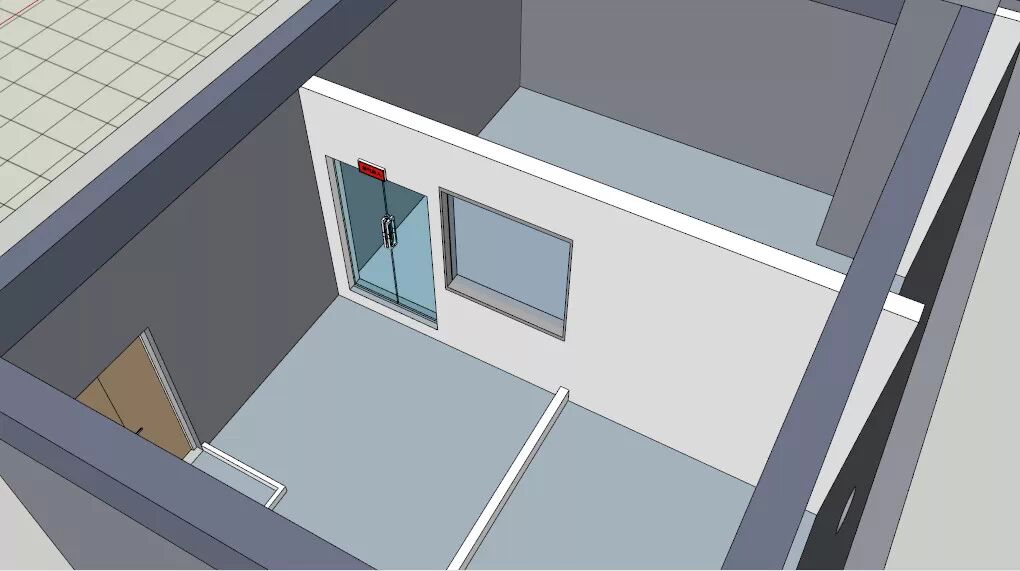

再然后看这个角度,为了保证消防安全人员逃生,所有门都是向逃生方向开启

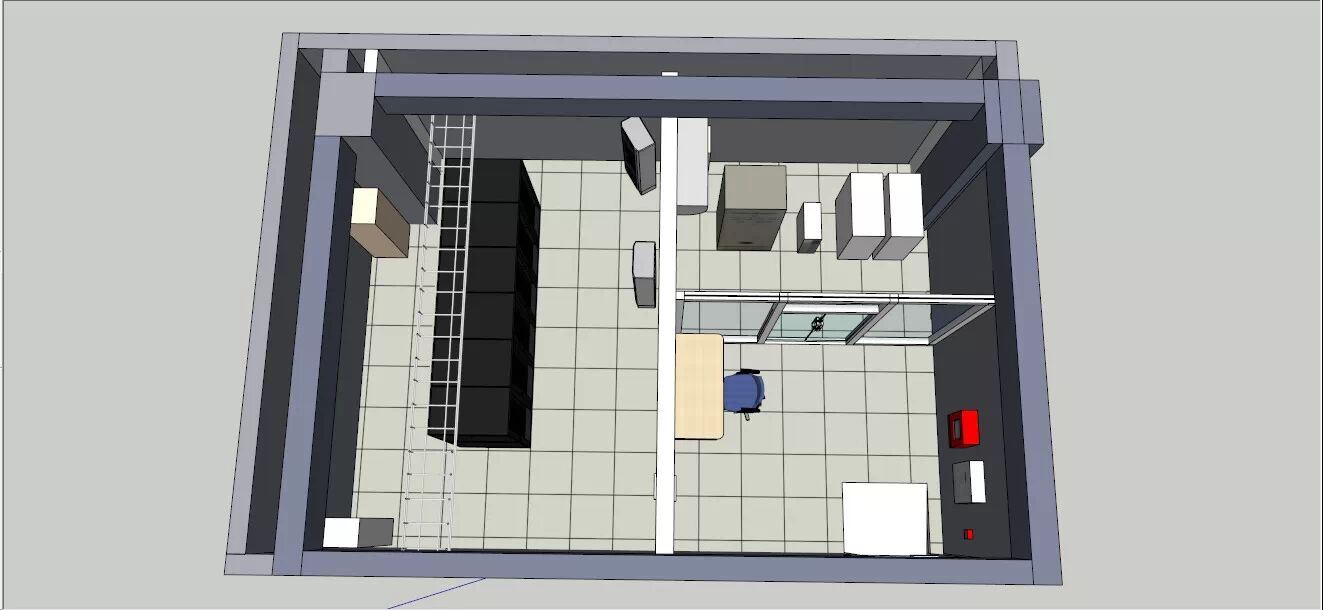

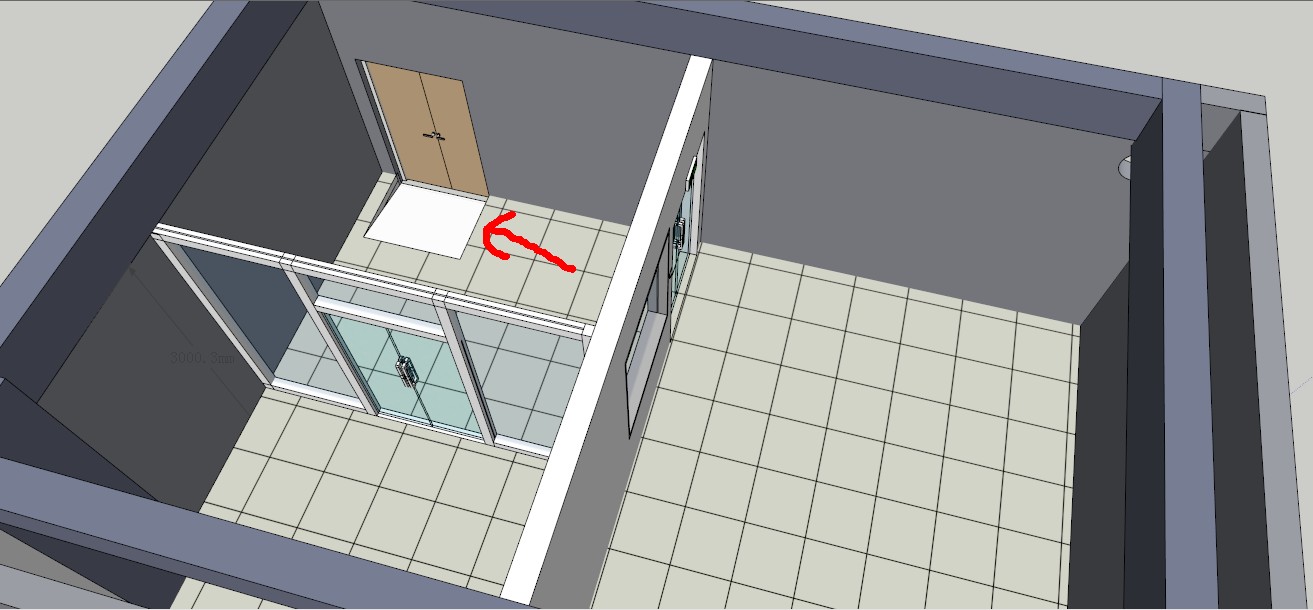

再看看地板扑上去的结果,注意看门口,搞了个活动的钢制斜坡用来方便设备进出。

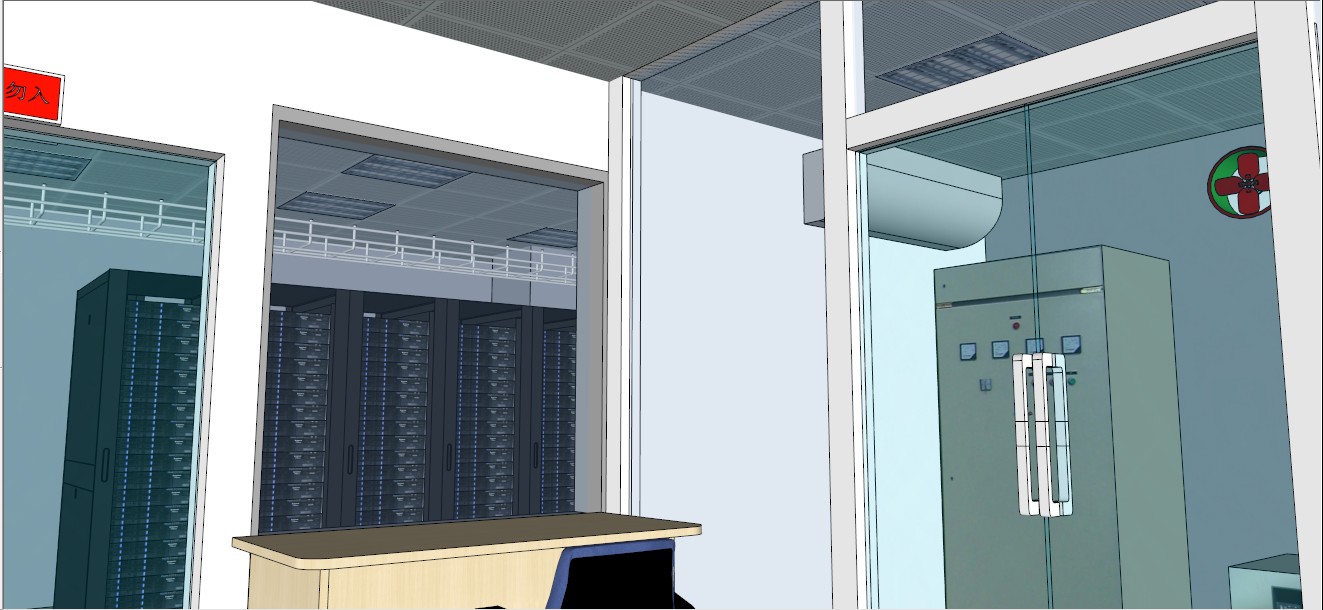

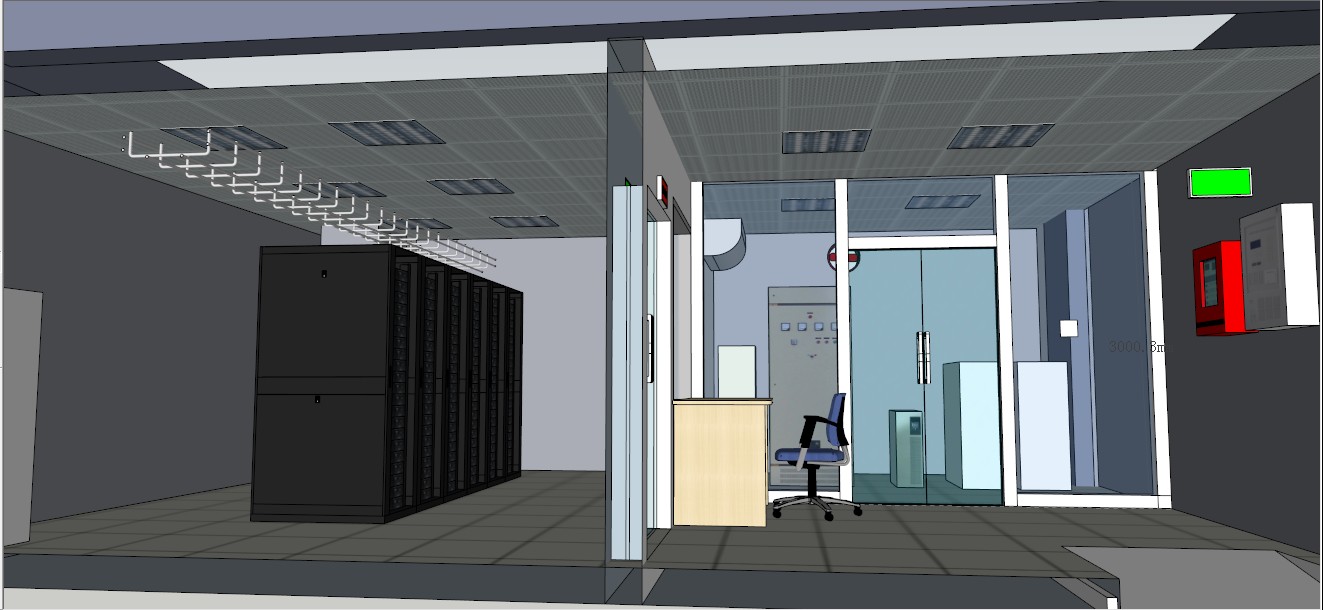

最后,我们把监察监控区的东西都放进来机房看看。

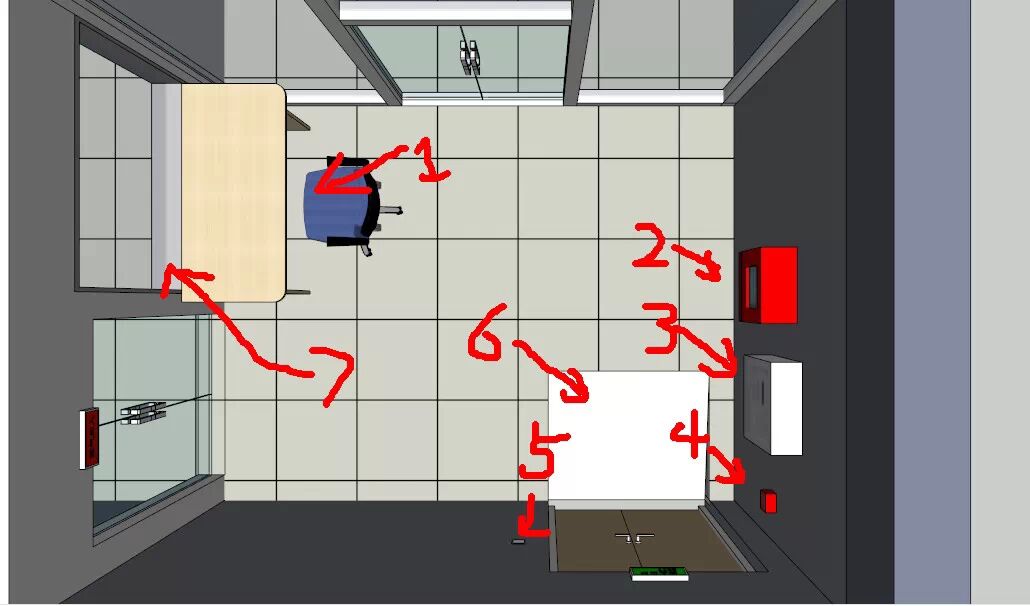

1、监控桌子,也用来日常简单检修;2、消防控制器;3、消防控制器;4、消防紧急启停按钮;5、门禁开关;6、斜坡;7、观察窗。这里要说的是,我们选用的出入控制系统是和消防系统有联动的,一旦消防报警,会输出告警信息给出入控制主机,强制开启门禁直到消除告警或手动重启主机。之所以把消防启停按钮放这里是因为考虑到人员出现紧急情况而设备不告警时或者设备误告警时都可就近紧急处置。
接着,我们把配电设施投入看看

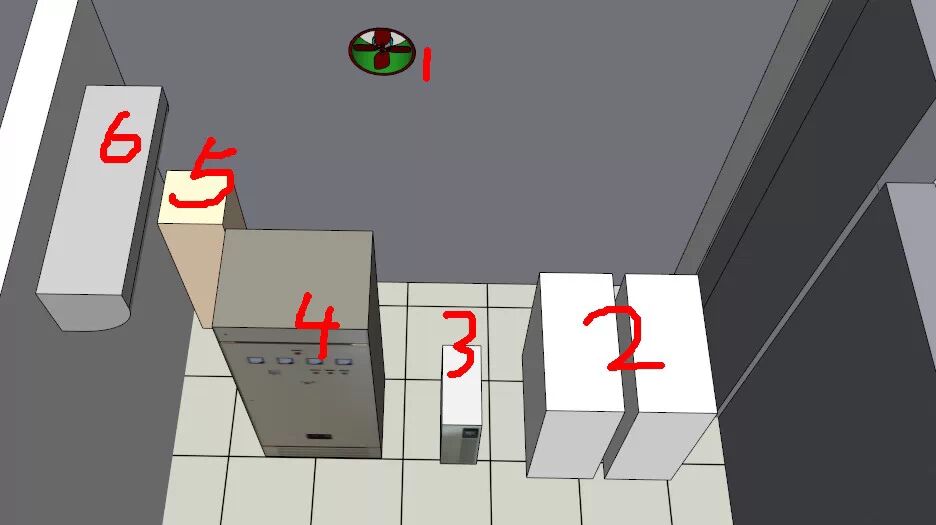

1、消防强制排风机;2、电池柜(C16);3、UPS主机;4、配电;5、气瓶;6、舒适空调。
当然也不会忘了介绍因由:既然选择将配电设备就近和机房一起布置,就一定要充分考虑安全,虽然地方不大,但是气体消防为必选。同时也要做好等电位接地防雷。

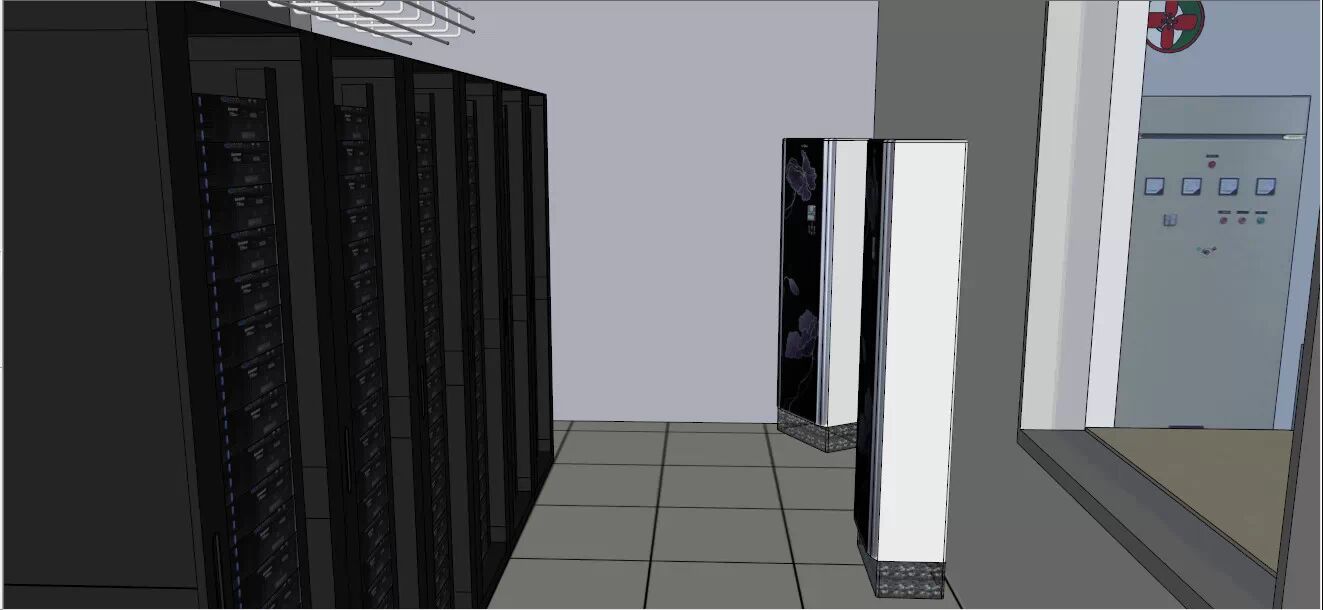

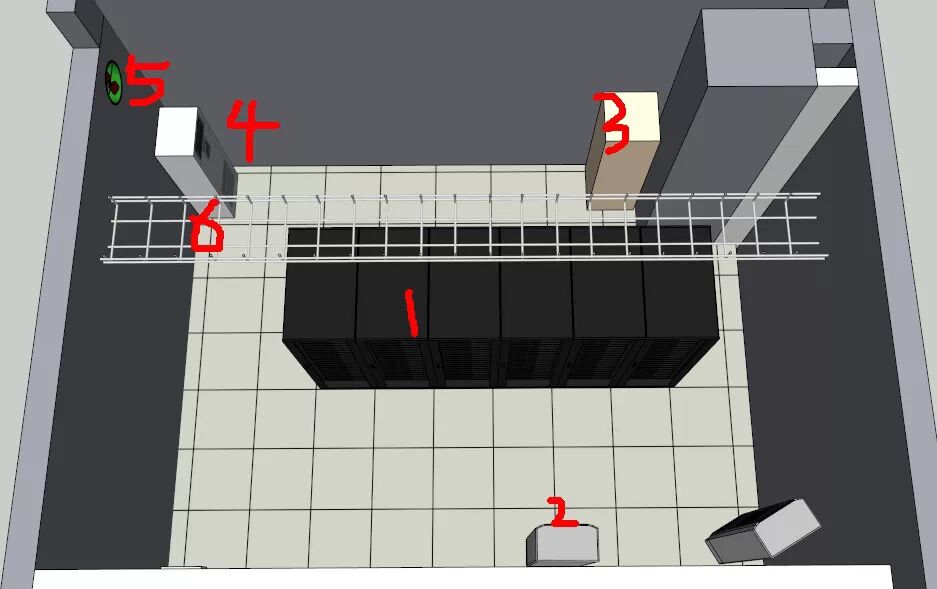

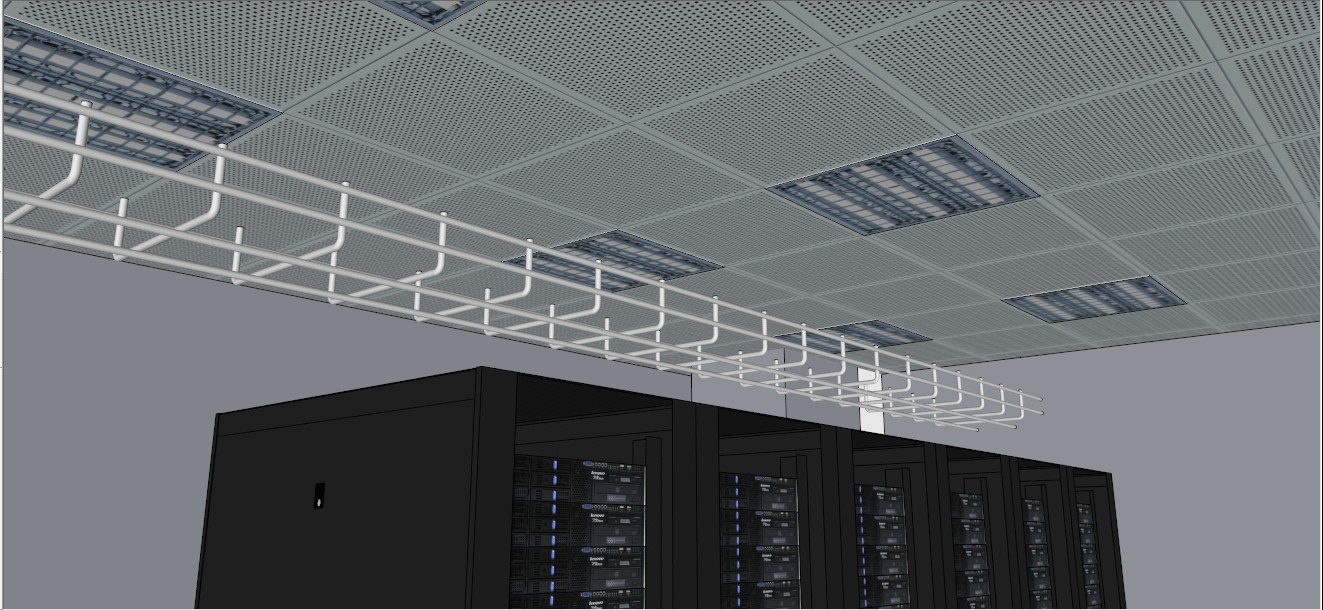

1、主机柜,能够放置六台标准机柜;2、后备民用空调,虽然不建议,但是既然客户预算有限只能考虑搬原来机房两台过来使。3、消防气瓶;4、柜式新风机(带预处理功能,避免换入过热或过冷的空气形成水雾;5、排烟轴流风机;6、网格走线桥架。
上面当然是看得见的,看不见的还有强电下走线路由线槽,全封闭式,等电位防雷铜条及地面处理工序等等。这样机房布局很大程度上已经避免了灾害的发生,也非常方便使用维护,常用的弱电上走,固定不常用的下走。
好了,整个机房介绍的差不多了,再细点估计也没几个人看得下去了,如果需要细聊再加私人微信:idcer369或公众号直接回复,但是可能就比较晚点。
