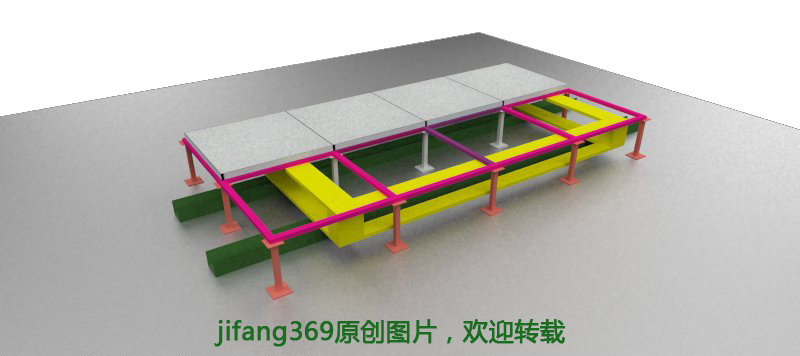

首先,我们看一下一个将机房UPS电池柜坐落在防静电地板上面的实际情况模型正视图,从图中可以看到我们常见的用来做散力架的槽钢、角铁架、防静电地板支架、横杆、防静电地板及电池柜等等。
通过图片我们能够看到,有黄色的角铁焊接而成的支撑架,有由绿色的槽钢组成的分力点。
其实看到这样的模型就可以很简单的明白,无非就是用槽钢和角铁架子组成一个结构,通过良好尺寸,使角铁的顶面刚好支撑到电池柜所压住的横梁即可。看下图:
从上面这张图可以很清晰的看到我们将槽钢上作一个角铁焊成的支架刚刚好顶住防静电地板支撑横梁的地面就可以很好的将其力分散掉。有朋友可能会问,这样放的话支架岂不是不能放?其实答案很简单,只要量好尺寸,将散力架做好放置到位,再将防静电地板的支撑架用螺丝固定即可,不明白的话再看下图:
最后再来张细部的角铁顶面和支撑架接触面的图马上明白!
不过有一点,从几位现场工程师口中得知,据说精密空调如果采用此种方式的话容易因为空调室内机压缩机工作导致的震动对其他旁边的机柜内服务器硬盘造成影响,从我的角度来说这种说法有待验证。
