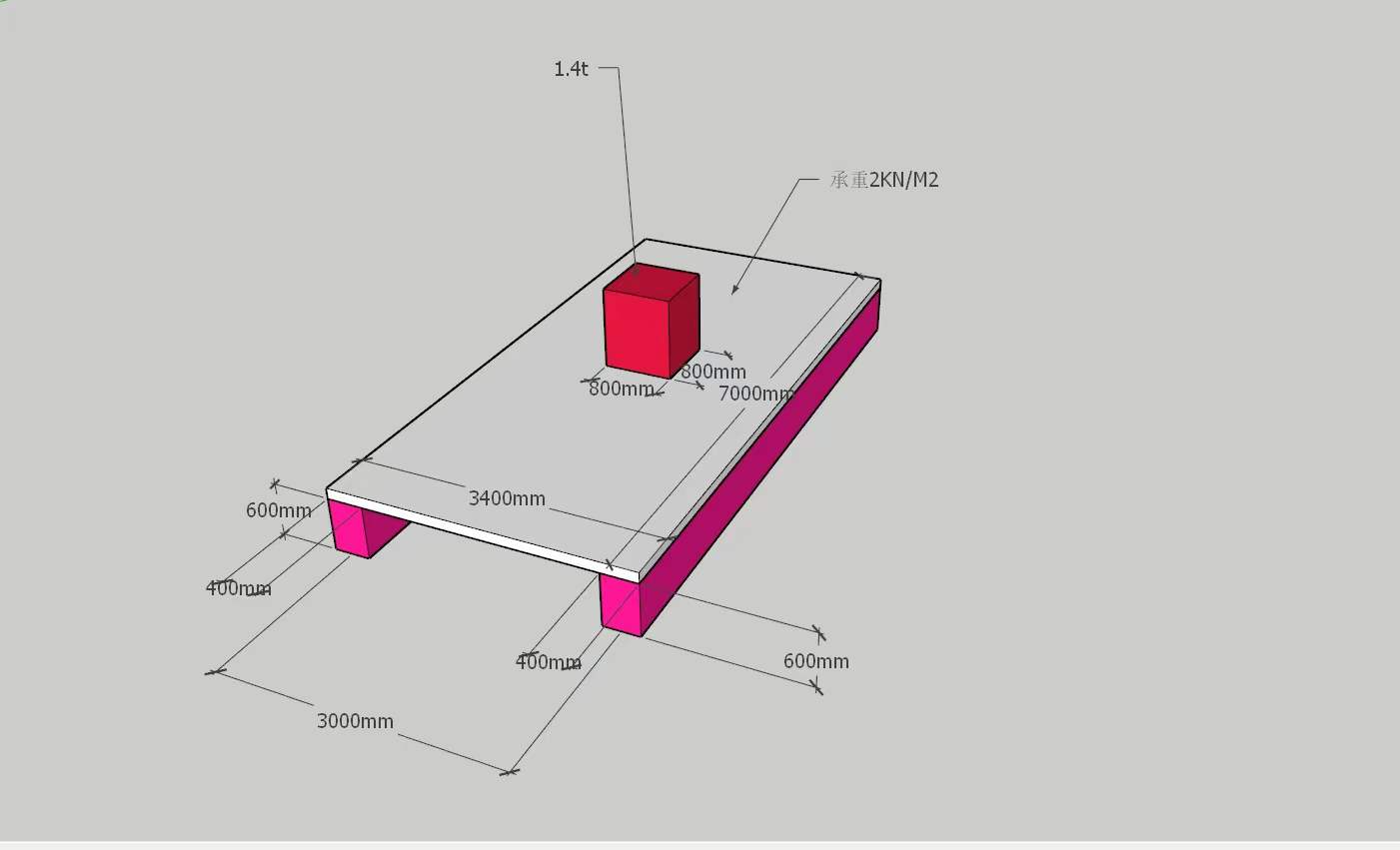

背景说明:该项目场地是一个位于三层的机房配电间,该层的楼板混凝土露面厚度100mm,承重能力每平方2KN ,但是同样的,一组电池箱800mm*800mm底面积,重量达到了1.4吨,考虑到如果直接安装,存在楼板塌陷的后果,所以咨询了建筑结构工程师,寻求散力方案。
在综合查看了楼层的梁柱情况后, 给了技术建议。
1、不能让重物压在楼板上,需要用二次结构,将重物重量直接压在梁结构上,并且是结构受力较好的一侧。
2、在两边梁的面上,做一个二次结构,使用16号的工字钢,直接横跨在两个新建的结构体上。
3、在新作的钢结构上,纵向用同型号的工字钢,通过焊接,将三条横向钢结构连接起来,并作为电池组的底座。
通过方案的分析,我将现场实施的技术方案绘制成了三维图,供大家参考。
我的建议:
1、在做这种严谨的有关房体安全的结构演算的时候,要得到原始的梁柱结构混凝土构造图纸,请专业的结构建模工程师验算预计散力的梁柱承重能力,推算出一个合理的散力方案。
2、一定要建议甲方在承重上花钱,因为花钱都的问题属于技术问题,不花钱,直接放,出问题属于责任问题。谁也担不起这个责任。
![[原创]分享一个承重散力措施的方案](http://www.jifang369.com/bbs/data/attachment/forum/202112/16/150112tztg0g40wgmt4mz0.jpg)
![[原创]分享一个承重散力措施的方案](http://www.jifang369.com/bbs/data/attachment/forum/202112/16/150112quztkaq1nta6a625.jpg)
![[原创]分享一个承重散力措施的方案](http://www.jifang369.com/bbs/data/attachment/forum/202112/16/150112w8dg2nygn6wpz330.jpg)
