1、相对于大楼,主机房与操作间所处的区域肯定是相对独立的分区,在现有条件下有一道与走廊相邻的隔断墙将机房区域与其他办公活动区域有所隔离,遂在设计中将机房内的区域与外部区域设计为两个分区;
2、在机房这个分区内,又有了主机房与操作间这两个互为独立的区域,一边是电子设备,一边是人员活动空间,其消防的灭火措施和防范方式均不同,因此,主机房与操作间之间一定需要一道功能完善达标的防火隔离隔断,起到隔离主机房防火区和操作间防火区的作用;
3、在主机房与操作间之间的防火分区之间,尽量避免大量的强电线缆及弱电线缆路由穿越,比如整个机房的主电源、主入户光纤、六类布线系统汇聚线路等,从走廊内吊顶上方应当直接进入主机房内,操作间的电缆保留市电接入与主机房内的UPS电源接入,尽量减少分区间穿越;
基于以上几点考虑,我们看看后面的分区是怎样的:

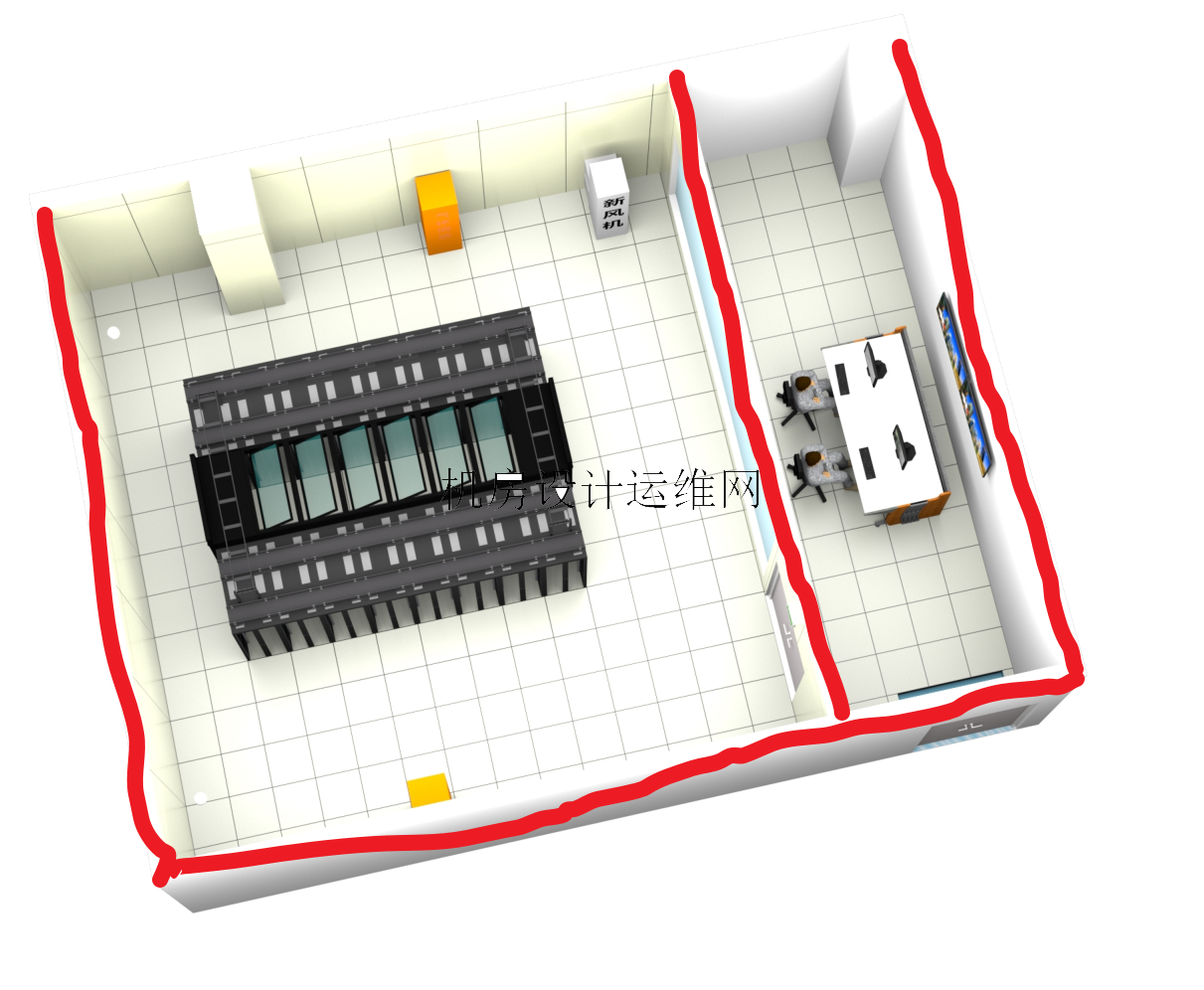

可以看到,通过中间的一道砖墙隔断,将操作间与主机房进行了隔离,主入口有一个,次入口进入机房主设备间的隔断墙体上还保留有一个出入口,用于隔离设备与人员操作间。图中红色标注的都是防火分区中的隔离墙体。
再来看看墙体具体的设计:

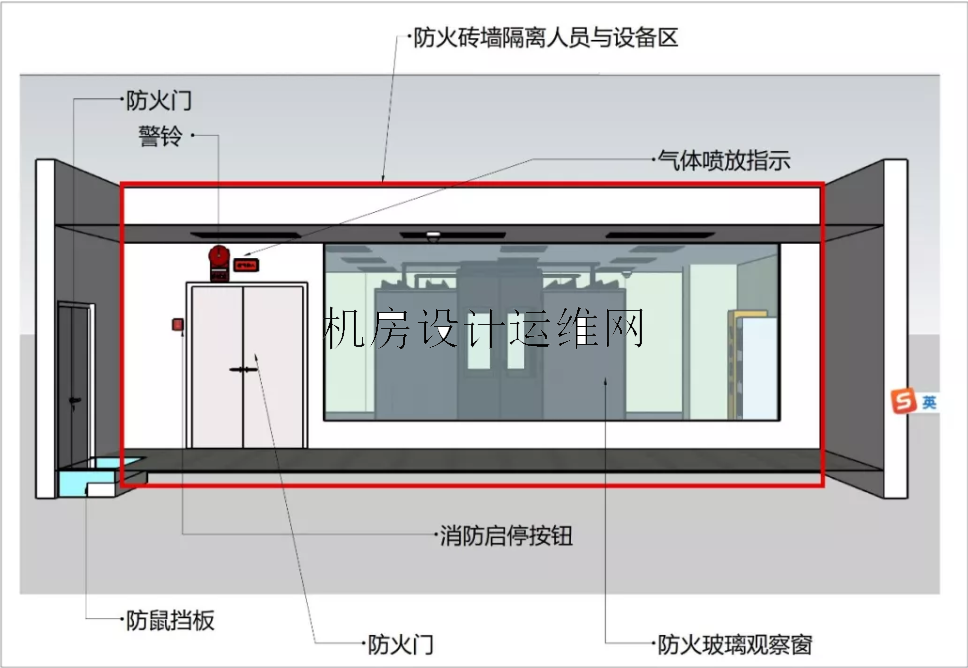

通过操作间一侧的轴测图,我们可以看到这面新建的隔断墙是如何处理的。
首先很重要的一点,就是该墙体作为主机房与其他人员或弱电设备间、走廊活动区域的屏障,所用的出入口门必须采用钢制甲级防火门,符合国家耐火120分钟的相关标准,起到隔离祸患扩散或入侵的重大作用,该扇门非常不建议使用钢化玻璃门或者防火玻璃门,相对而言存在一定程度上的风险隐患。
此外,关于同样功能的隔断墙体,很多人都喜欢做省事的功夫,比如最常见的省事就是防静电地板下没有隔离,全通过架高地板将两个空间全链接起来了。

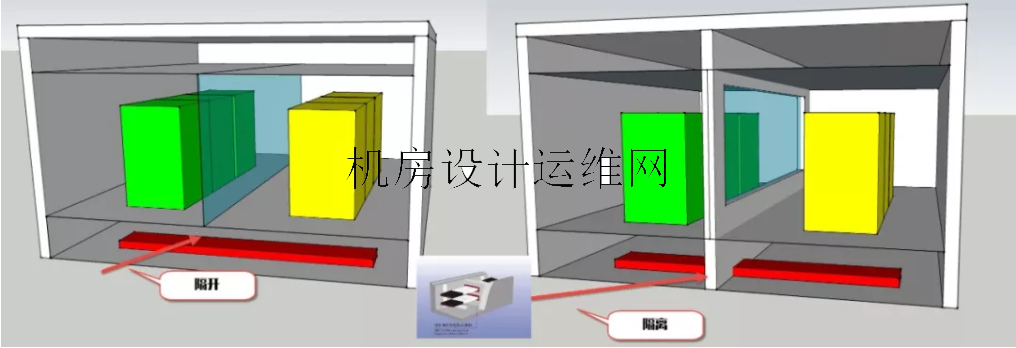

比如像下面这样,“隔开和隔离”傻傻分不清的隔断做法:
从上图可以看出区别,左边这种做法,是一种把两个空间“隔开”的心理安慰式做法,除了中间隔断部分,上下空间实际上是连为一起的,右边这种做法,才是通过隔断材质,将两个空间从空间上完全隔离,将两个空间作为两个独立的“防火分区”对待。
另外,该项目中这道隔断墙中间的玻璃观察窗,设计采用的是双层防火玻璃。两个空间之间所有的强弱电穿线管均进行防火隔离处置,而不是单纯的将线缆进行两个分区的穿越。
其他方面设计:

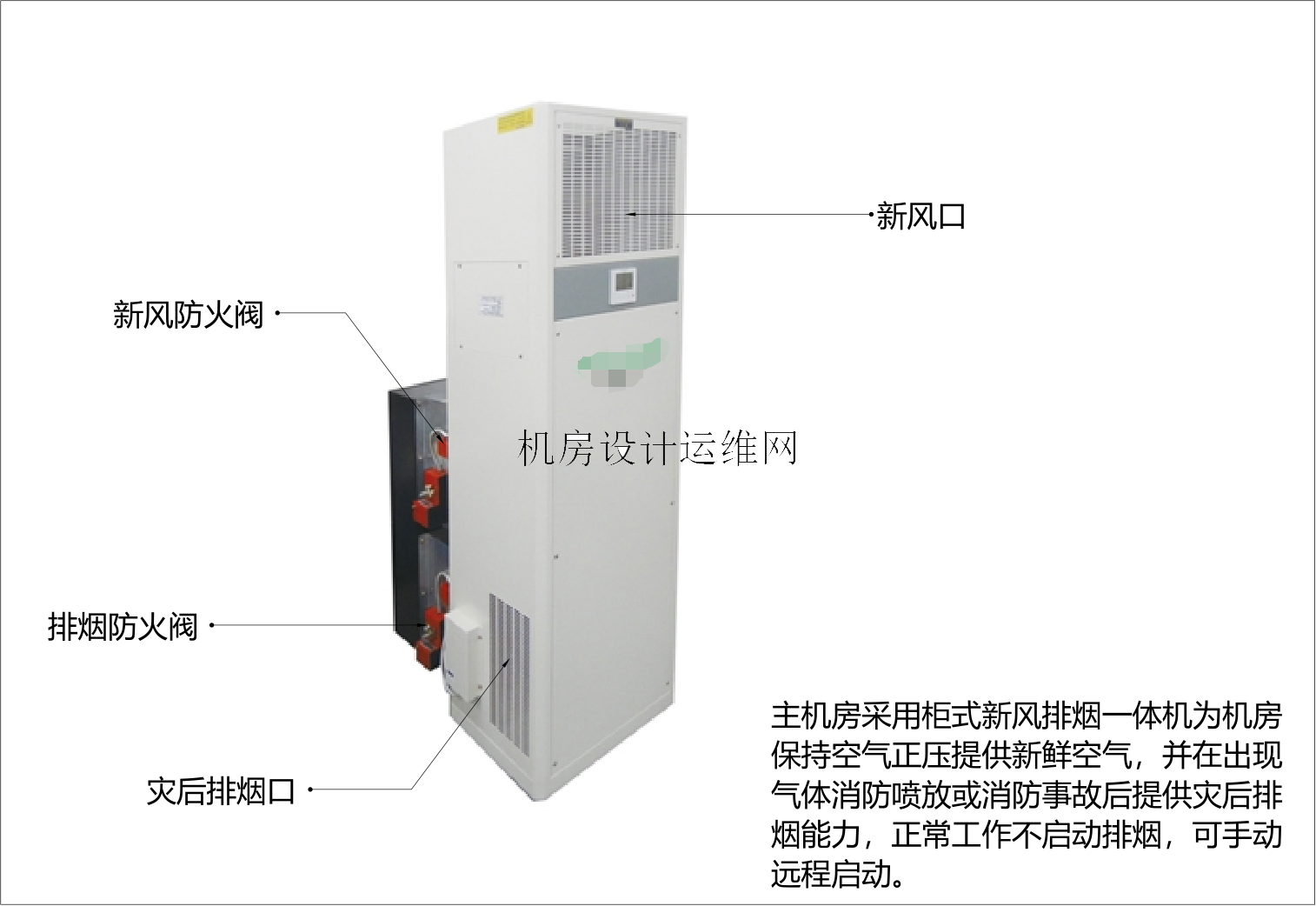

项目中,考虑到主机房的新风及气体灭火灾后排烟问题,选用了一款支持网络启动及12V信号启停控制的新排风一体机作为主机房及电池房内的新风排烟设备,该型号的设备通过一进一出两个防火阀和管道,确保了超过温度范围的室外空气无法进入机房,室内高温浓烟无法输出机房,在机房区域与其他区域之间构建了防火屏障。
而且,在其控制主机上,也同时用一根12V的开关量信号作为报警输入,一旦接入报警,新风机即刻停止工作,减少新风进入机房助燃。同时,通过在主机房入口处的靠外侧485控制面板,可以在七氟丙烷喷放后通过入口处远程启动该排烟设备,为主机房排放七氟丙烷废气并为主机房带来新鲜新风。
根据消防及多部规范的规定,所有水平或者垂直方向穿越两个防火分区的空洞,线缆过线槽等均需要做防火隔离措施处理,本项目中,进入主机房的电缆口、电信口、主机房与操作间之间的网线、电源过线口等等,均需设计了防火隔离措施。另外电池间也同样设计了防火隔离措施,限于篇幅,具体的做法就不做过多介绍了。
