基础建设要求
01
基础建设要求

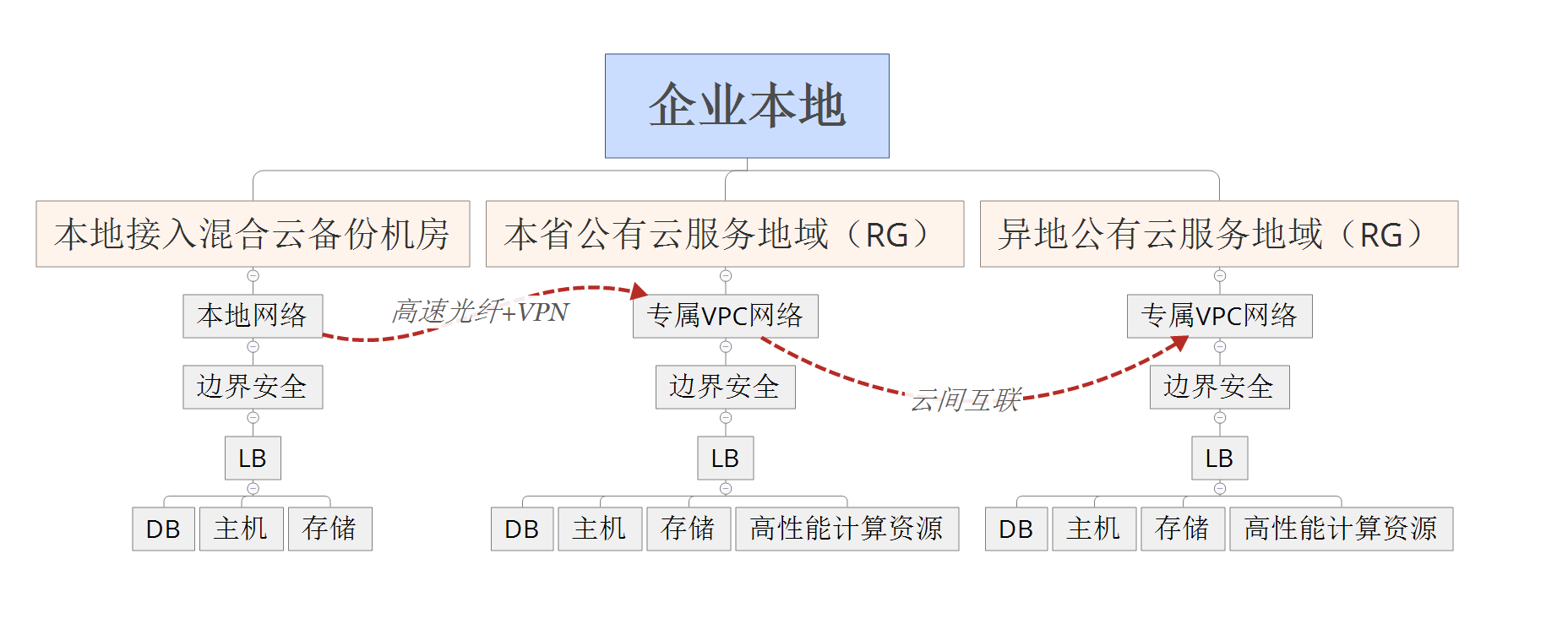

作为一家工业制造业的企业级备份节点,是做为混合云平台的本地接入节点为建造初衷提出的,通过高速互联网络通道,已经将企业的重要IT系统迁移到公共云平台,在公有云平台上建了VPC区域,通过1000M同城光纤接入公有云平台的地域,并已经通过公有云平台提供的跨地域VPC互联打通了异地数据灾备节点,RTO小于0.5h。

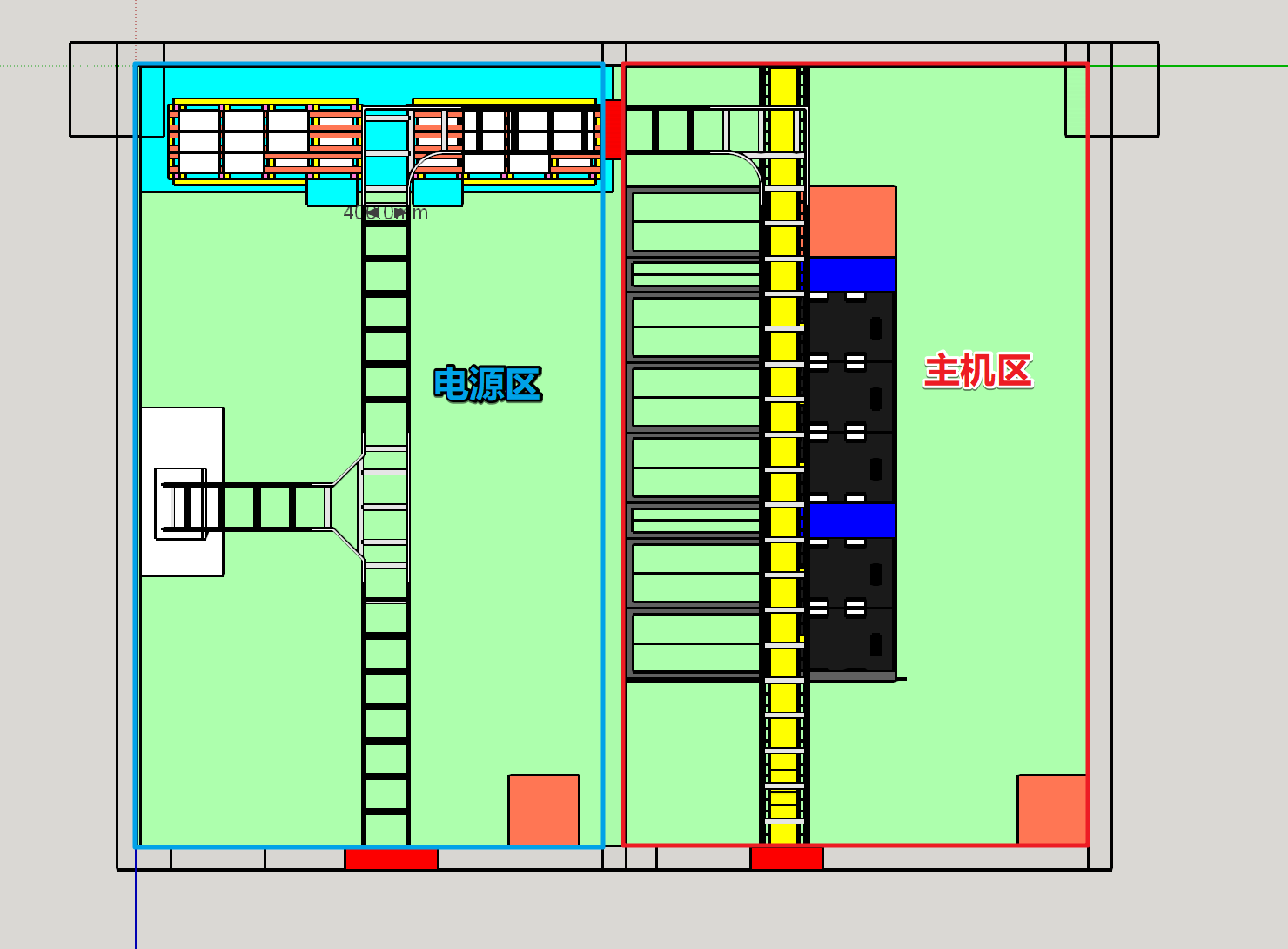

基于这个基本的前提条件,在建造的规划中就偏向于采用“基础设施安全架构、小场地、高速网络、方便维护”的思想,尽量在高昂的土地用地成本中为企业减少IT占地,同时能保证高可靠的信息系统自身安全于数据安全;同时也尽可能的减少专门的本地运维人员投入,利用高可用高安全的互联网公有云提供的混合云服务快速交付一个IT系统。因此,基础的需求总结如下:
电力:按照末端双电源的方式建设,确保终端用电高度安全,而且在接入区包括运营商末端设备同样要求配备双电源输入输出(很多时候运营商专线接入的设备自身不带有双电源,为私有云和混合云的互联增加了故障点)

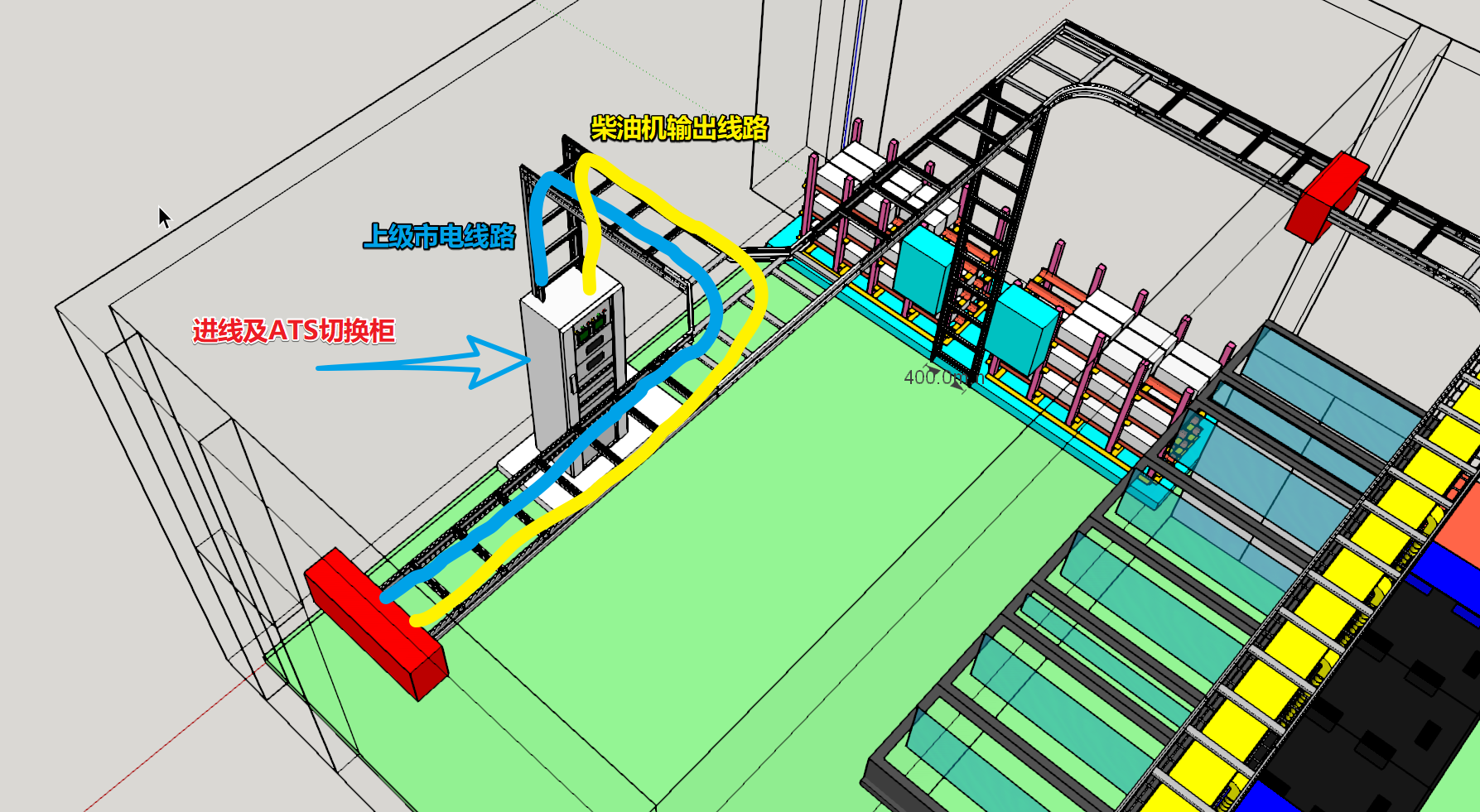

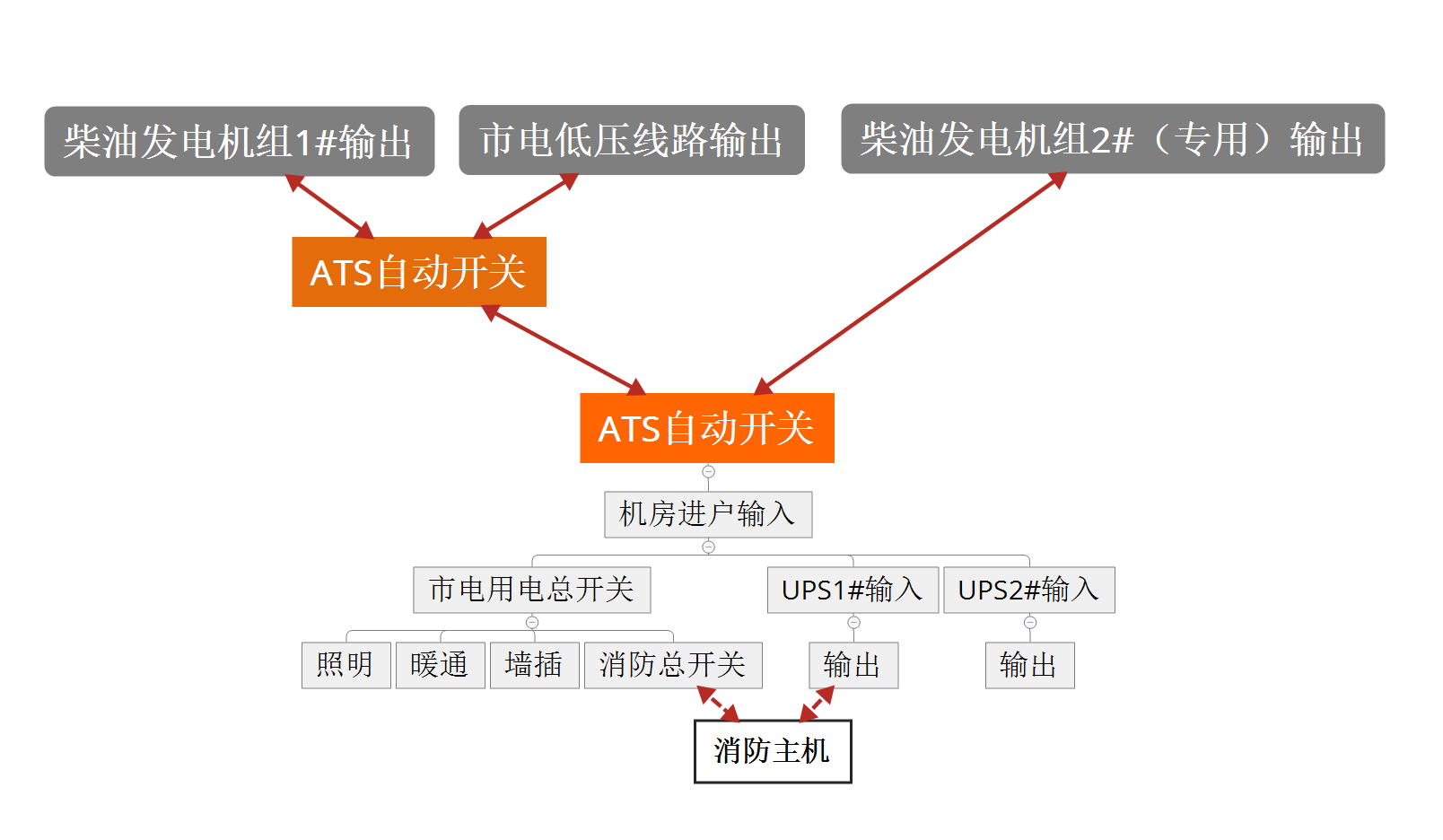

同时,因为是具备自有柴油发电的企业,在供电回路上保证了进入机房的双电源回路,简要表达如下架构:

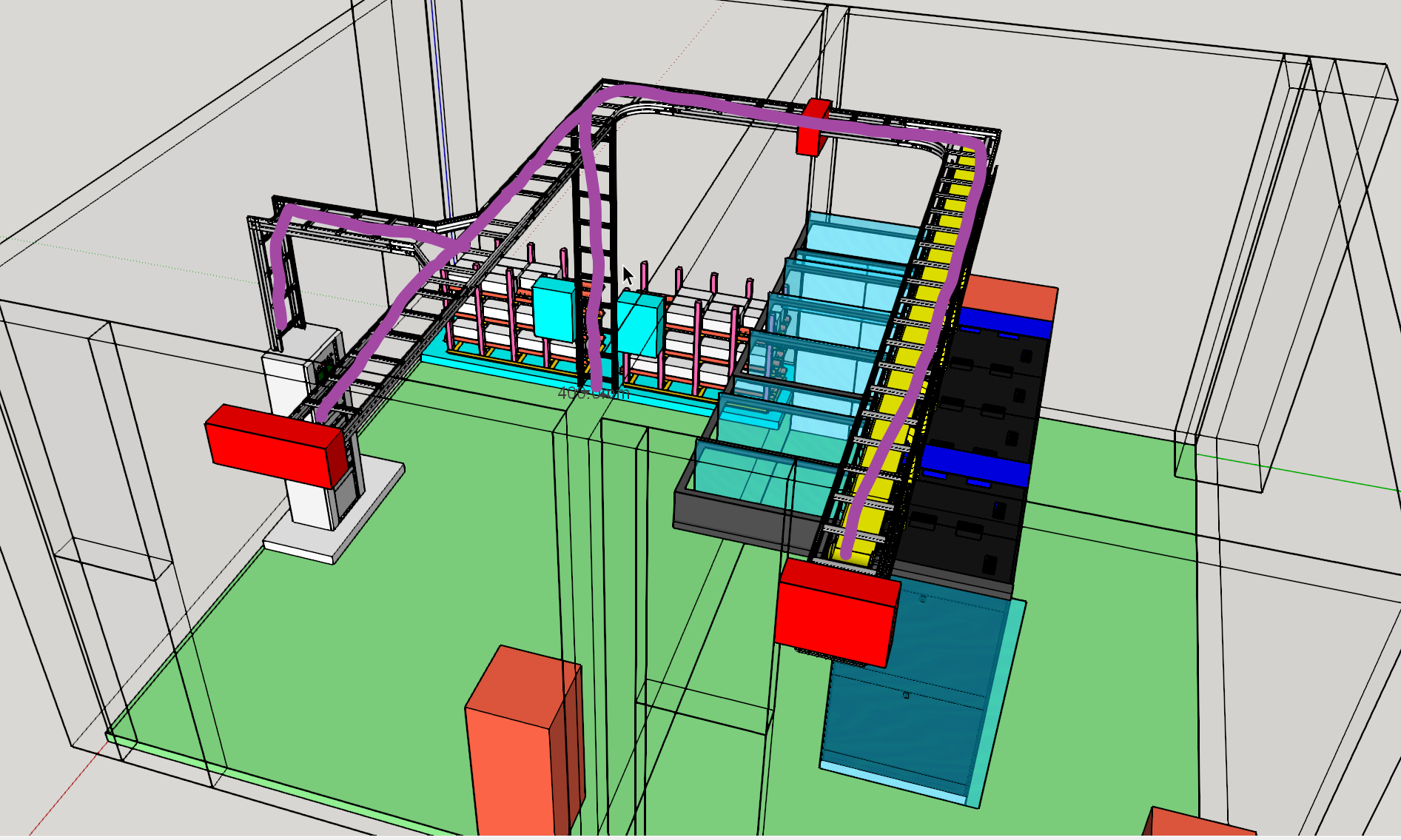

网络:办公区及厂区通过双链路本地光纤网络通过两条独立线路进入本地数据中心,要求是在接入节点到数据中心双链路独立,不能同一垂直布线区或楼宇间布线区采用一条管路搭设两条数据链路(根据多次的同业案例经验教训,往往有时候已建设了双链路网络,但是物理层存在单点故障,没有能够确保双链路的安全性,所以参考高可用网络的建设思路,特别是工业制造业这种本地自主建设控制性极强的环境,在建设双链路的网络链路同时,我也建议在网络区内同时做到链路路由的区分)

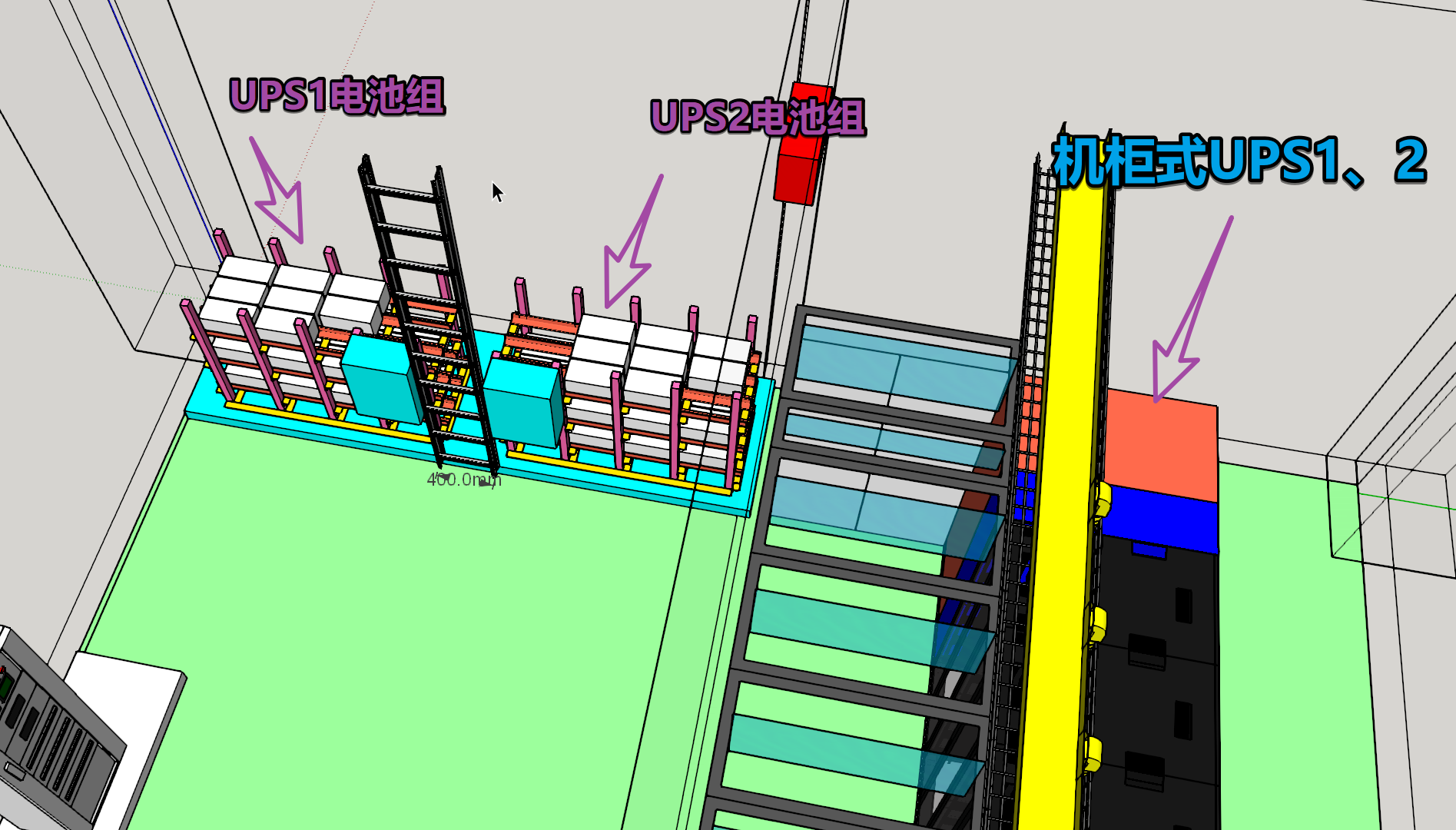

应急电源:采用两套独立运行的机架式UPS主机,总功率选择30Kva,作为主机区IT设备的及其他需要应急电源设备的电力支撑。并配套了两套后备满负载15min的后备电池组。两套电池组作为断电期间的应急电源,按照国家标准15分钟的负载即可满足。
承重改造:该场地位于地上一层,地上一层设计承重能力1000KG/M²,但是电池组有效重量大于该承重能力,因此需要进行一定程度的结构如增大有效接触面积,提高板厚的方法来安全安装电池组。

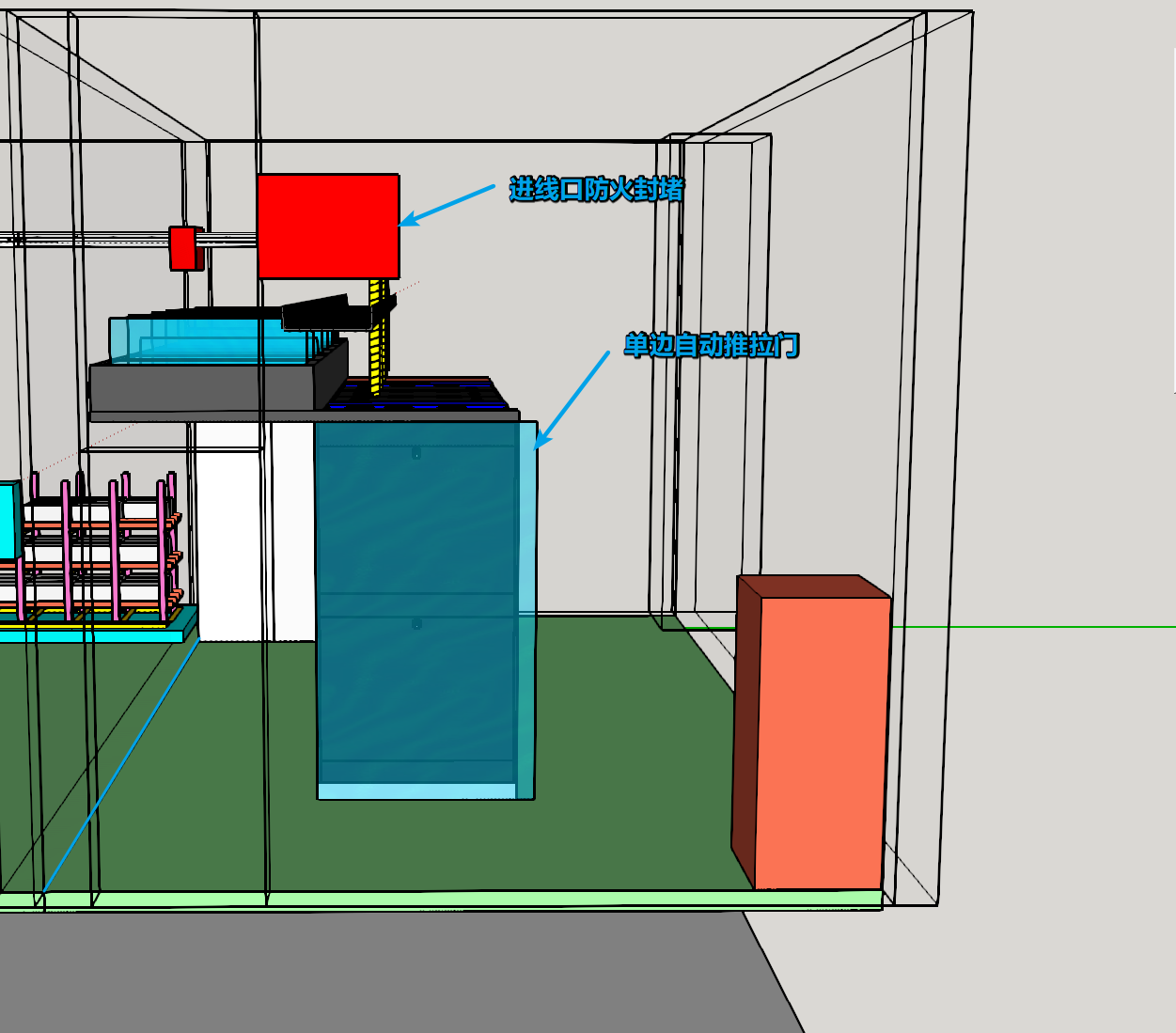

消防相关:电力区和主机区分别用一套柜式灭火七氟丙烷作为灭火来源,并在所有跨防火分区的区域路由交界处做完全防火隔离,防烟。并且新风系统与消防系统,制冷系统和消防系统具有信号联动机制,通过24V信号进行开关动作。
新风相关:为了维持机房内外相对大气压,使机房内维持相对正压,需要在两个分区中安装新风设备,主机区采用进风侧单通道设备,只管进风,不排。电池间因为涉及到铅酸电池充电过程挥发易燃气体的问题,在维持进风同时需要定期换气,采用顶置式双向新风设备。
装修相关:基本不做装修,墙面粉刷,地面做自流平保持地面平整度和强度,主机房地面最后上一层环氧地坪,电力房维护空间铺设防静电电气地板胶即可。
以下为部分方案设计说明
